状態マシン図設計セミナーにようこそ。
よいソフトウェアを作成するには、プログラムを書く前に、静的な構造や動的なふるまいなど、複数の見方でソフトウェア仕様を正確に表現することが大切です。このセミナーでは動的なふるまいを表現するための、UML2.0 状態マシン図にしぼって、その読み方、描き方を身に着けることを目的とします。
動的なふるまいをもつシステムで、お客様の要求をどのように分析すれば、ソフトウェアに変換可能な仕様書を作り出せるでしょうか。プログラムに落としたときには正常系も異常系もありません。あらゆる状態のときに、あらゆるイベントが起きた場合、どうすればいいか、すべてきちんと仕様書に定義されていなければ、完全なプログラムを書くことはできません。テストもできません。
状態マシン図の読み方、描き方に加えて、自分で描いた状態マシン図のセルフレビュー方法も身に着けます。描かれた図面を見て、お客様の要求が盛り込まれていない部分を見つけたり、不具合がどこにあるのか見抜く力も必要です。分析モデルと設計モデルの違いを知ることも大切です。移植性の低い描き方も避けたほうが良いです。動的なふるまいをきちんととらえられる、優れたソフトウェア設計者になるための必須スキルのひとつを、いっしょに学びましょう。
今回の状態マシン図セミナーのレベルを把握するために、事前宿題を用意しました。当日までにやってきてください。
（１） 解答はＡ４用紙に手書きでけっこうです。もちろんツールで描いてくださってもＯＫです。
（２） 自分自身のスキルアップのための演習問題です。ネットで解答を検索しないでください。
（３） 提出していただいた解答は、正しいものも間違っているものも教材です。当日のセミナーでの教材と次回以降の教材として活用させてください。
（４） 宿題は当日持ってきてください。解けたところまでで結構です。持ってくることが参加条件です。難しかったら、問題を写してくるだけでもＯＫです。
【宿題】

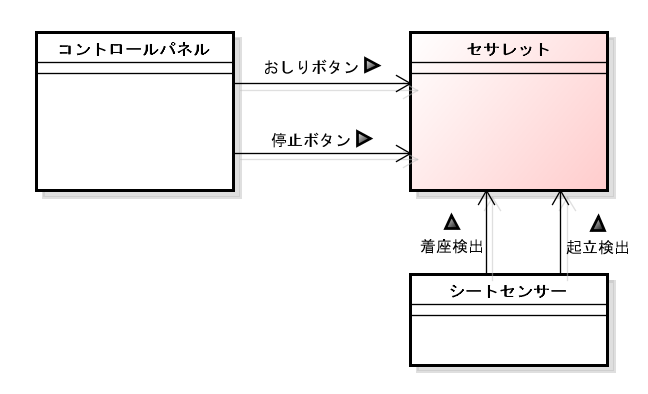

これは、温水洗浄便座 セサレット のクラス図です。（静的な構造）
コントロールパネルとシートセンサーは別になっていて、
今回は、セサレットの状態マシンだけを設計します。
セサレットに届くイベントは４種類です。
シートセンサーからは、【着座検出】と【起立検出】。
コントロールパネルからは、【おしりボタン】と【停止ボタン】です。

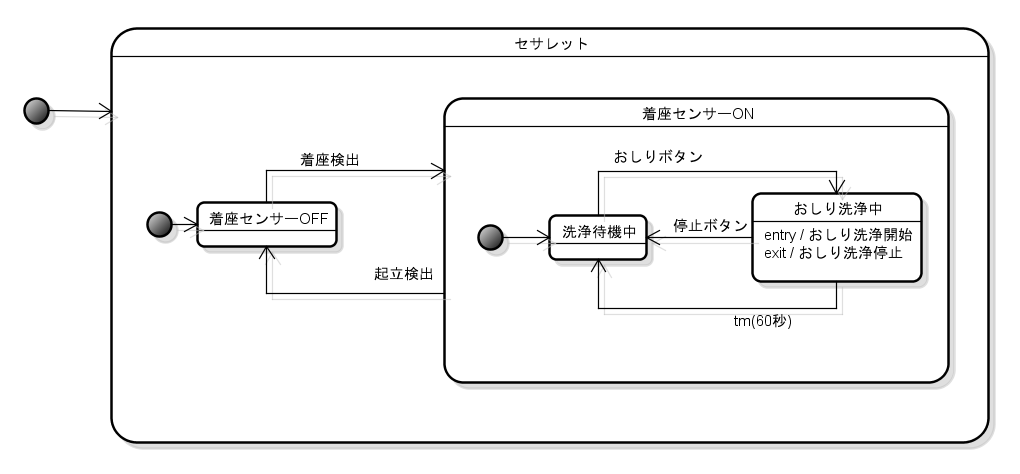

これは、セサレットの状態マシン図です。（動的なふるまい）
セサレットには、
「着座センサーＯＦＦ」の状態と、「着座センサーＯＮ」の状態があります。
「着座センサーがＯＦＦ」のときに、着座検出すると、「着座センサーＯＮ」の状態になります。
「着座センサーＯＮ」のときには、【おしりボタン】が有効で、
【おしりボタン】を押すと、「おしり洗浄中」になります。
「おしり洗浄中」は、【停止ボタン】を押すと止まります。
【停止ボタン】を押さなくても６０秒たつとタイムアウトが発生して止まります。（安全のため）
（文章で説明されたものと状態マシン図を見比べてください。状態マシン図のほうがわかりやすく正確ですね）

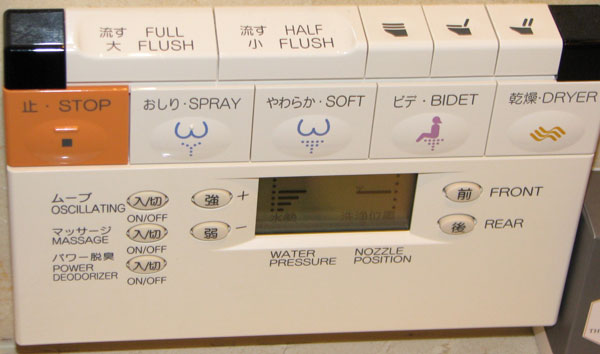

この写真は他社製品のイメージなので、以下の問題と微妙に違います。
【問題１】
このセサレットに、【ビデボタン】と、【乾燥ボタン】を追加してください。
状態マシン図に追加して設計してください。
要求：「おしり洗浄中」に【乾燥ボタン】を押すと、おしり洗浄が止まって乾燥を開始してください。
（そのほかも同様にしてください。おしり洗浄とビデ洗浄と乾燥はどれか１つしかできません。）
【問題２】
問題１を解いたセサレットに、【流すボタン】を追加してください。
要求：着座しているときも、着座していないときも、流せるようにしてください。
また、流し始めると、途中で止める方法はありません。
【問題３】
問題２を解いたセサレットに、
おしり洗浄のムーブ機能、
ビデ洗浄のムーブ機能
を追加してください。
要求：おしり洗浄は、【ムーブＯＦＦ】と【ムーブＯＮ】の状態があり、【おしりボタン】を押すたびに交互に変えてください。
このときも、おしり洗浄は、開始してから６０秒あとに必ず止めてください。
ビデ洗浄も同様に処理してください。
【問題４】
問題３を解いたセサレットを仕様変更して、【流す小ボタン】、【流す大ボタン】にしてください。さらに、
着座してから、６０秒以内に起立すると、流す小が、
着座してから、６０秒あと以上に起立すると、流す大が
自動的に起きるように追加してください。
さらに、着座中に、一度でも【おしりボタン】が押されれば、流す大が
自動的に起きるようにしてください。
以上です。
お客様の要求はいつも不完全なので、書かれていない部分は適当に補って、
安全安心側に設計してください。
このようなレベルの状態マシン図が読めて、描けて、セルフレビューできるようになる、が今回のセミナーの目標です。
状態マシン図にはさまざまな描き方があり、正解はひとつではありません。他人が設計したモデルと比較してみましょう。他人が作ったモデルをレビューするとともに、自分が作ったモデルもレビューしてもらいましょう。そこにはたくさんの発見があります。
すでに完成したモデルからは学ぶところが少ないです。モデルを完成させる過程からは学ぶことがたくさんあります。
それでは、状態マシン図設計セミナーでお会いしましょう。
